HƯỚNG DẪN SỬ DỤNG NHANH BỘ PHÂN TẦNG 8 CỔNG THANG MÁY- DUNG LƯỢNG 4.000 NGƯỜI

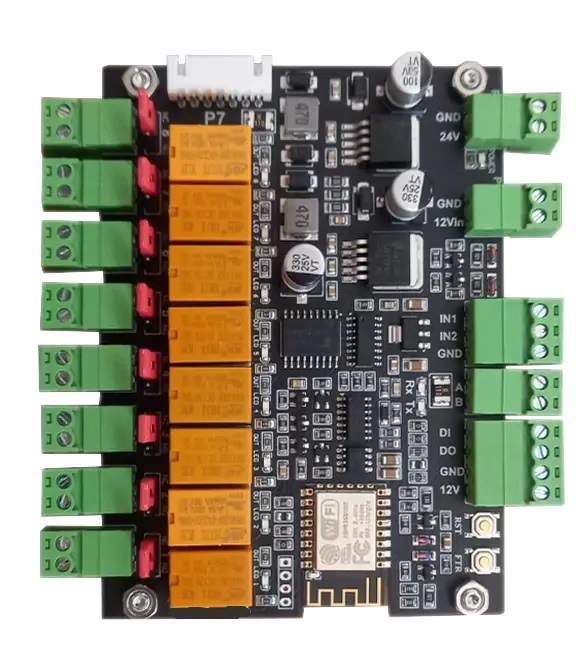

I. Sơ đồ đấu dây:

A diagram of a wifi connection Description automatically generated

- Nguồn 12 cấp cho bo mạch: GND và 12Vin

- DO, D1, GDN, 12V nối với dây tương ứng trên đầu đọc.

- 8 cổng ra COM-NC (mặc định) đấu nối với dây tín hiệu trên phím tầng tương ứng từ 1-8

II. Lập trình, cài đặt qua wifi của bo mạch:

Trên điện thoại smartphone hoặc máy tính xách tay kết nối với wifi có tên: Elevator, mật khẩu mặc định Elevator

1. Cách phân tầng đơn giản- người sử dụng trực tiếp thao tác, quản trị:

- Đăng ký người dùng trên đầu đọc (vân tay, thẻ từ, mật mã)

- Mở trình duyệt web nhập địa chỉ IP: 192.168.4.1

- Đăng nhập bằng account: Admin và mật khẩu admin (mật khẩu mặc định- đổi được sau khi đăng nhập ở mục Setting)-

1.1 . Thêm thẻ, vân tay phân tầng liên tục

Menu - Users- Users Card (hoặc Users Fingerprint giống nhau)- Chọn tầng cho phép đi- nhấn Add User- đặt vân tay hoặc thẻ đã được đăng ký trên đầu đọc.

Trên phần mềm sẽ hiển thị số thứ tự No và ID của người vừa đăng ký. Có thể quét vân tay, quẹt thẻ liên tục cho nhiều người cùng 1 số tầng được đi.

* Nếu chọn Master thì người dùng đó sẽ đi được tất cả các tầng.

1.2. Xóa thẻ, vân tay không cho sử dụng trên bo mạch phân tầng

- Nhấn “DelUser” rồi quẹt thẻ, vân tay lên đầu đọc

Trong trường hợp xóa mà không có thẻ hoặc quẹt vân tay thì làm theo bước 1.3

1.3. Tìm, chỉnh sửa thẻ, vân tay theo vị trí hoặc ID Card

Trong Users chọn UserID

Nhập thông tin No card (số thứ tự người dùng trong bo mạch) hoặc ID card (số ID người dùng) rồi nhấn Find để tìm

Sau khi tìm kiếm nhập đủ thông tin No card và Id card và nhấn DelUser thì sẽ xóa thông tin trên bo mạch.

Hoặc chọn lại số tầng cho phép đi và nhấn AddUser để sửa phân tầng.

2. Cách phân tầng theo lập trình- theo yêu cầu người sử dụng, do người có chuyên môn quản trị và cần thời gian để lập trình.

Ví dụ: Bộ khóa thang máy nhận dạng khuôn mặt, vân tay, thẻ từ ZKTeco V3L dùng bộ phân tầng 8 cổng.

Tầng 1 sẽ cho người có ID từ 101-199 trên đầu đọc vân tay

Tầng 2 sẽ cho người có ID từ 200-299 trên đầu đọc vân tay

……

Tầng 8 sẽ cho người có ID từ 800-899 trên đầu đọc vân tay.

Sau này người quản trị sẽ căn cứ trên dải ID mà nhập thông tin cho dùng, người nào nghỉ thì xóa người đó trên đầu đọc ZKTeco V3l, không cần đăng ký hay lập trình lại trên bo mạch.
